Druckluft-Filterstation

e-breathe Druckluft-Filterstation

Die e-breathe Druckluft-Filterstation wurde für die Aufbereitung von technischer Druckluft entwickelt. Die in den jeweiligen Stationen enthaltenen Hochleistungsfilter scheiden Feststoffpartikel, Aerosole, Öl-Dämpfe und Gerüche der durchströmenden Druckluft ab und entfernen diese. Je nach Anwendungsgebiet wird ein 2-Stufen oder 3-Stufen Filtersystem verwendet.

e-breathe DFS 3 & DFS 3WH

Bestehend aus drei Filterelementen (M / S / CA), Druckregler mit Manometer, standardmäßig verbautem Differenzdruckmesser, integrierter Wandhalterung und einem Ausgang für einen Anwender (Optional auf bis zu 3 Anwender erweiterbar) verfügt die Station über ein robustes Gehäuse, um die Filterelemente zu schützen und einen mobilen Einsatz zu gewährleisten. Die Station kann mit Gehäuse an die Wand montiert werden. Alternativ können die Filterelemente aus dem Gehäuse demontiert und an die Wand angebracht werden. So kann eine WH3 Station auch nachträglich durch die Montage in ein Gehäuse zu einer mobilen Filterstation umgerüstet werden.

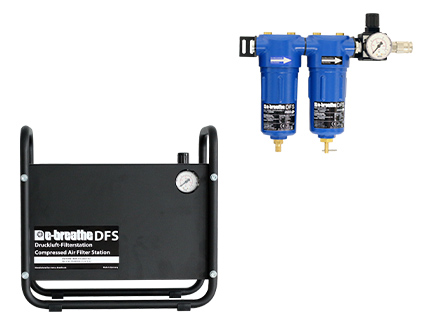

e-breathe DFS 2 & DFS 2WH

Bestehend aus zwei Filterelementen (S / CA), Druckregler mit Manometer, integrierter Wandhalterung und einem Ausgang für einen Anwender (Optional auf bis zu 3 Anwender erweiterbar) verfügt die Station über ein robustes Gehäuse, um die Filterelemente zu schützen und einen mobilen Einsatz zu gewährleisten. Die Station kann mit Gehäuse an die Wand montiert werden. Alternativ können die Filterelemente aus dem Gehäuse demontiert und an die Wand angebracht werden. So kann eine WH2 Station auch nachträglich durch die Montage in ein Gehäuse zu einer mobilen Filterstation umgerüstet werden. Zusätzlich lässt sich die e-breathe DFS 2 / 2WH, bei geänderten Einsatzbedingungen – auch nachträglich, in eine DFS 3 / 3WH mit einem weiteren Filter nachrüsten.

Beschreibung

Filterfunktion:
Bei den Filterelementen M* / S* werden die Feststoffe durch Aufprall- und Trägheitswirkung abgeschieden. Öl- und Wasseraerosole werden durch den Koaleszenz-Effekt entfernt. Durch die Schwerkraftwirkung sammeln sich ausgefilterte Flüssigkeitsteilchen
in dem unteren Filterbehälter und werden dort automatisch abgeleitet. Das Filterelement CA* adsorbiert Öldämpfe und Gerüche, welche sich in der Aktivkohle anlagern.
*M = Mikrofilter, S = Submikrofilter & CA = Aktivkohlefilter

Produktmerkmale:
• Umwandlung in atembare Luft
• Filterung von Aerosolen, Feststoffpartikeln, Wasser, Öldämpfen und Gerüchen
• Hochwertiges Filtergehäuse aus Aluminium
• Schneller und einfacher Filterwechsel ohne Werkzeug
• Geringer Differenzdruck der Filterelemente spart Energiekosten
• Differenzdruckanzeiger zeigt günstigen Filterwechsel an
• Maximale Luftleistung 1000 l/min / Maximaler Betriebsdruck 16 Bar ü
• Für bis zu 3 Anwender
• Verfügbar als stationäre Version zur Wandbefestigung
• Verfügbar als mobile Version mit Gehäuse
• Kompatibel mit allen Druckluft-Regelventilen nach EN 14593 / EN 14594

Zulassungen:
• Die Qualität der aufbereiteten und gefilterten Druckluft entspricht ISO 8573-1: Klasse 1
• Die Druckluftfilter sind getestet nach EN ISO 12500.
• Die Dichtheitsprüfung wurde bei jedem Druckluftfilter zu 100% erfüllt.

Technische Spezifikationen

Herstellungsland:	Deutschland
Zulassung Filterleistung::	EN ISO 12500 / ISO 8753-1
Eingangsdruck:	max. 16 Bar ü
Ausgangsdruck:	max. 10 Bar mit Druckluft-Regelventil nach EN14594 (*ind.Herstellerangabe beachten.)
Maximales Luftvolumen / Durchfluss:	1000 l/min
Einlassgewinde:	Rp 3/8“ Innengewinde
Auslassgewinde / Anschluss:	Rp 3/8“ Innengewinde / Sicherheitskupplung 95KS
Betriebstemperatur:	1,5 – 100 C°
Material:	Filtergehäuse Aluminium / Cover Stahl
Gewicht DFS 3 / WH3: Gewicht DFS 2 / WH2:	12,4 kg / 5,0 kg 9,0 kg / 3,7 kg
Abmessungen DFS 3 / WH3: Abmessungen DFS 2 / WH2::	40 x 44 x 20 cm / 30 x 34 x 10 cm (höhe x breite x tiefe) 40 x 44 x 20 cm / 30 x 25 x 10 cm
