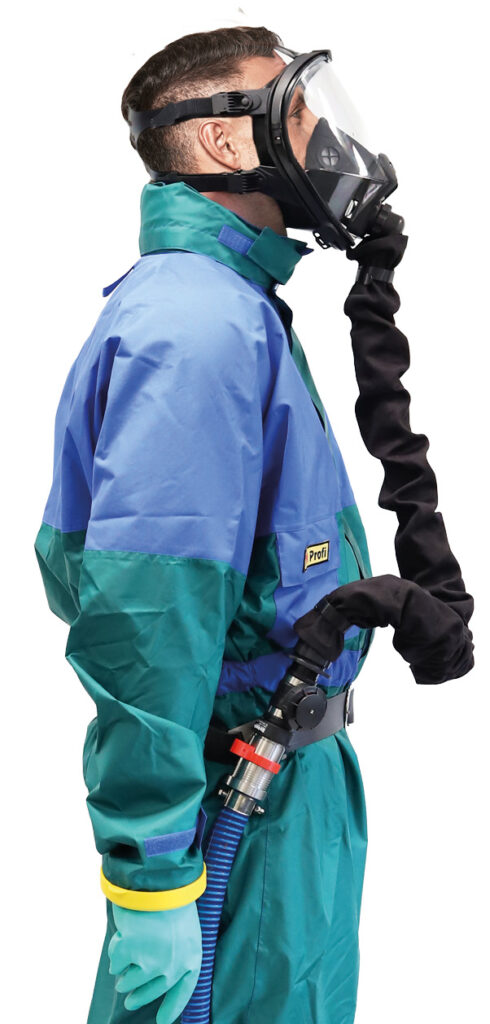

e-breathe FDS Pro Frischluft-Druckschlauchgerät
Umluftunabhängiger Atemschutz für Arbeiten in Silos, Behältern und engen Räumen
Das e-breathe FDS PRO Frischluft-Druckschlauchgerät ist ein umluftunabhängiges Atemschutzgerät für den Einsatz in kontaminierten oder sauerstoffarmen Arbeitsbereichen, in denen herkömmlicher Filteratemschutz oder eine Druckluftversorgung nicht möglich ist. Typische Einsatzbereiche sind Silos, Schächte oder Grubenanlagen.
Die benötigte Atemluft wird mithilfe des e-breathe e-Flow Atemschutzgebläses aus einem schadstofffreien Bereich angesaugt und über einen Frischluftschlauch sicher zum Atemanschluss geleitet. Das außerhalb der Gefahrenzone positionierte Gebläse fördert die Atemluft unter leichtem Überdruck in die Vollmaske und verhindert so zuverlässig das Eindringen von Schadstoffen.
Die gebläseunterstützte Luftzufuhr erleichtert die Atmung spürbar, reduziert die körperliche Belastung und gewährleistet eine konstante, sichere Versorgung mit atembarer Luft – auch bei längeren Einsätzen.
Produktübersicht
e-breathe FDS PRO

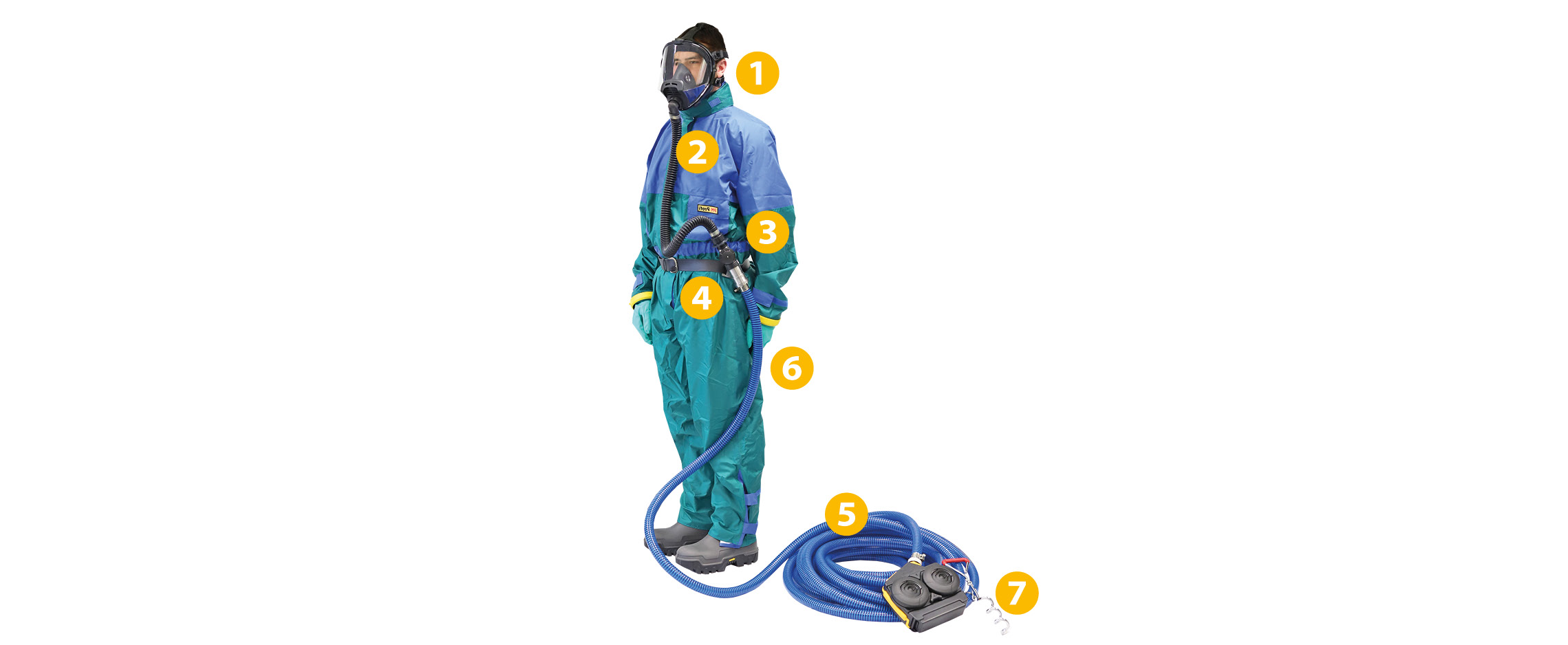

Produktübersicht e-breathe FDS PRO
1) Vollmaske mit EN148-1 Rundgewindeanschluss
Verschiedene Vollmasken stehen je nach Anwenderwunsch zur Verfügung.
2) Atemluftschlauch
Atemluftschlauch mit Rundgewindeanschluss nach EN148-1an beiden Enden für Vollmasken mit Rundgewindeanschluss. Je nach Einsatzbereich kann der Atemluftschlauch direkt an das Gebläsefiltergerät angeschlossen werden. Zum Schutz des Schlauches sind verschiedene Schlauchüberzüge optional erhältlich.
3) Überdruckausgleichsventil
Das Überdruckausgleichsventil wird an der Gürteleinheit befestigt, um den Träger mit einem konstanten Luftstrom zu versorgen.
4) Gürteleinheit
Gürtel mit verbesserter und frei drehbarer Schnellkupplung vom Luftzuführungsschlauch zum Atemluftschlauch. Optionales Zubehör:
Stoffgürtel und Dekon Gürtel.
5) Luftzuführungsschlauch
Der robuste und sehr flexible Kunststoffspiralschlauch ist in vier unterschiedlichen Längen erhältlich (10, 15, 20, 30 oder 40m).
6) Atemschutzgebläse
Betrieben durch das leistungsstarke Atemschutzgebläse „e-breathe e-Flow“ mit zwei e-breathe Partikelfiltern P3 R / PSL. Durch weiteres Zubehör (Komfortgürtel) kann das Gebläse auch als Filtergerät beispielsweise für Stall-, Pflanzenschutz- oder Desinfektionsarbeiten eingesetzt werden.
7) Erdanker
Stabiler Erdanker zur sicheren Fixierung des Gebläses an einem gefahrenfreien Ort.
Weitere Informationen finden Sie in unserem Produktkatalog
Produktbeschreibung
e-breathe FDS PRO
Produktbeschreibung e-breathe FDS PRO
Erklärung und Einsatzgebiet von Frischluft-Schlauchgeräten
Frischluft-Schlauchgeräte sind umluftunabhängige Atemschutzgeräte und werden überwiegend in kontaminierten oder sauerstoffarmen Arbeitsbereichen eingesetzt, in denen der Einsatz von normalem Filteratemschutz nicht möglich ist oder eine Atemluftversorgung über Druckluft nicht hergestellt werden kann.
Dies ist zum Beispiel in Grubenanlagen oder Silos aufgrund der Kontamination und/oder des geringen Sauerstoffgehaltes der Fall. Für diese Bereiche werden Frischluft-Schlauchgeräte, welche in Frischluft-Saugschlauchgeräte und Frischluft-Druckschlauchgeräte unterteilt werden können, verwendet. Hierbei wird die benötigte Atemluft aus einem Bereich außerhalb der schadstoffhaltigen Umgebungsatmosphäre über Zuführungsschläuche zum Atemanschluss geleitet.
Unterschied zwischen einem Frischluft-Saugschlauchgerät und einem Frischluft-Druckschlauchgerät
Frischluft-Druckschlauchgeräte
Frischluft-Druckschlauchgeräte führen die Atemluft mittels Gebläse unter leichtem Überdruck zu. Der dadurch entstehende Überdruck im Schlauch- und Gerätesystem verhindert zuverlässig das Eindringen von Schadstoffen an möglichen Undichtigkeiten.
Frischluft-Druckschlauchgeräte führen die Atemluft mittels Gebläse unter leichtem Überdruck zu. Der dadurch entstehende Überdruck im Schlauch- und Gerätesystem verhindert zuverlässig das Eindringen von Schadstoffen an möglichen Undichtigkeiten.
Multifunktionale Einsatzmöglichkeiten des FDS-Systems
In Einsatzbereichen, in denen ein filtrierender Atemschutz eingesetzt werden kann, kann alternativ auch nur die Vollmaske mit einem Atemschutzfilter verwendet werden. Hierzu wird der Filter direkt in die Vollmaske geschraubt. Eine weitere Alternative wäre der Einsatz der Vollmaske mit dem beiliegenden e-Flow als Gebläsefiltersystem. Hierzu nutzen Sie den Atemluftschlauch zur direkten Verbindung des Gebläses mit der Vollmaske. Mit nur einem System kann der Anwender somit, je nach Einsatzgebiet, zwischen einem umgebungsunabgängigen Isoliergerät oder einem umgebungsabhängigen Filteratemschutz wechseln.
Kompatible Atemanschlüsse
e-breathe FDS PRO
Kompatible Atemanschlüsse e-breathe FDS PRO
Technische Spezifikation
e-breathe FDS PRO
Technische Spezifikation e-breathe FDS PRO
| Zulassungen (CE zertifiziert nach) |
– e-breathe Frischluft-Druckschlauchgerät: EN 138 Klasse 2 – Atemschutzgebläse: EN 12941 / EN 12942 – Partikelfilter: EN 12941 / EN 12942 / EN 143 P3 R / PSL – Vollmaske: EN 136 Klasse 3 / EN 12942 TM3 |
|
| Schutzklasse / VdGW | Klasse 2 / 1000 | |
| Luftleistung (autom. Nachregelung) |
Einstellbar am Gerät in drei Stufen 120 – 140 – 160 l/min Vollmasken-System |
|
| Luftstromwarnung | < 120 l/min Vollmasken-System | |
| Akkuwarnung | < 15 min Restlaufzeit | |
| Akku | Lithium-Ionen Akku: 14,4 V / 3,4 Ah / 49 Wh | |
| Akku-Betriebsdauer | ca. 6–10 Stunden (abhängig von Schadstoffkonzentration und Luftstrom) | |
| Akkuladezeit | ca. 3 Stunden (Schnellladefunktion: 80 % in 1 Stunde) | |
| Temperaturbereich | −10 °C bis +40 °C / < 70 % RH | |
| Gewicht | ca. 1100 g (mit Akku / ohne Filter / ohne Gurt) | |
| Alarmsystem |
– Optischer Alarm (Display, Fehlercode) – Akustischer Alarm (≥ 75 dB) – Vibrationsalarm |
Bestellinformation
e-breathe FDS PRO
Bestellinformation e-breathe FDS PRO
Starter-Packs
e-breathe FDS PRO
Starter-Packs e-breathe FDS PRO
e-breathe FDS mit PAD-Box
Artikel Nr. 322011001
e-breathe FDS mit Filter-Box
322011002
Zubehör & Ersatzteile
e-breathe FDS PRO
Zubehör & Ersatzteile e-breathe FDS PRO
e-Flow Akku
Artikel Nr. 322002236
Wechselbarer Li-Ion Akku (14,4 V / 3,4 Ah / 49WH) für die e-Flow Gebläseeinheit. Der Akku ist durch ein einfaches Klickrastsystem austauschbar.
e-Flow Ladestation
Artikel Nr. 322005003
Ladestation für den e-Flow Akku. Lädt den Akku innerhalb von einer Stunde zu 80% und in vier Stunden vollständig auf.

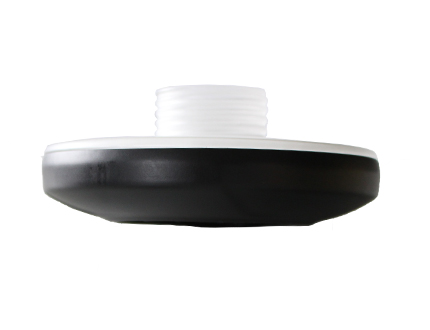

e-breathe Partikelfilter P3 R / PSL (ungekapselt)
Artikel Nr. 322002109
e-breathe ecoPAD P3 R / PSL (VPE 4)
Artikel Nr. 322002110
FDS Überdruckausgleichsventil
Artikel Nr. 900014815
Das Überdruckausgleichsventil wird zwischen Atemschutzgebläse und Saugschlauch geschraubt.

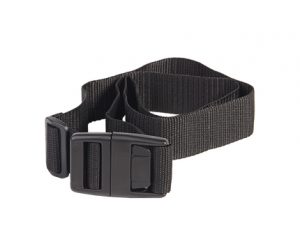

e-breathe Gürtel Pro
Artikel Nr. 108062786
Verstellbarer Stoffgürtel für eine Schlauch- & Gürteleinheit.

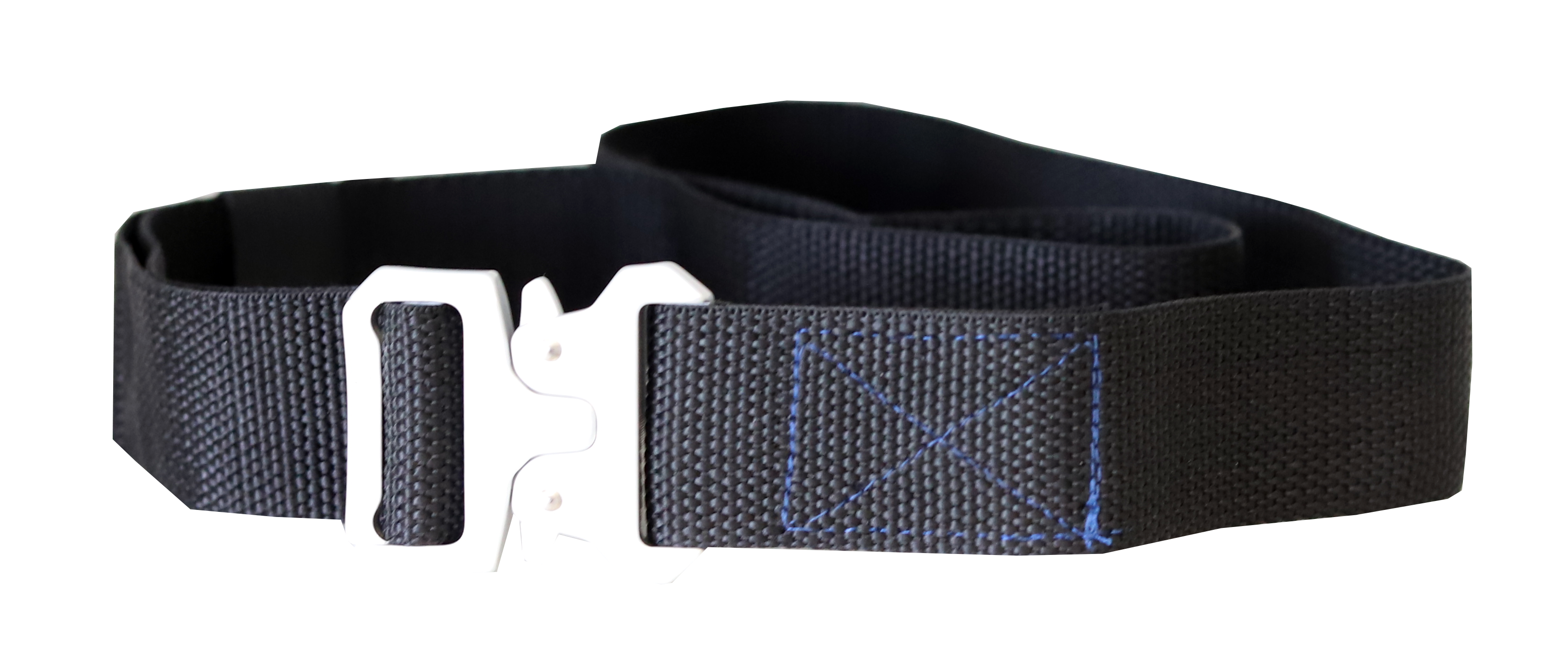

e-breathe Gürtel Pro mit Metallschnalle
Artikel Nr. 108062787
Verstellbarer Stoffgürtel mit Metallschnalle für eine Schlauch- & Gürteleinheit.

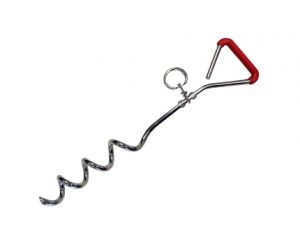

FDS Erdanker
Artikel Nr. 154014901
Ersatz Erdanker zur Montage an Saugschlauch zur sicheren Befestigung des Atemschutzgebläses.
e-breathe Service Box
Größe M
Artikel Nr. 119458610
(40x30x22 cm) Aufbewahrungskoffer zur sicheren Lagerung der Gebläseeinheit und Kopfteil.
Aufbewahrungskoffer
Artikel Nr. 119458616
Aufbewahrungskoffer für Vollmaske und Atemschutzgebläse.
FDS Aufbewahrungskiste + Deckel (für gesamte FDS Geräte-Einheit inkl. Saugschlauch)
Artikel Nr. 117000200
Desinfektionsmittel
Artikel Nr. 129001000
PM PSA Rapid Desinfektionsmittel
e-breathe Cleaning Bag Pro V2.0
Artikel Nr. 322092108
(Waschbeutel für Vollmasken und Multimask)
e-breathe FDS PRO Gürtel-Einheit
Artikel Nr. 322002232
e-breathe FDS PRO Schnellkupplung
Artikel Nr. 322002231

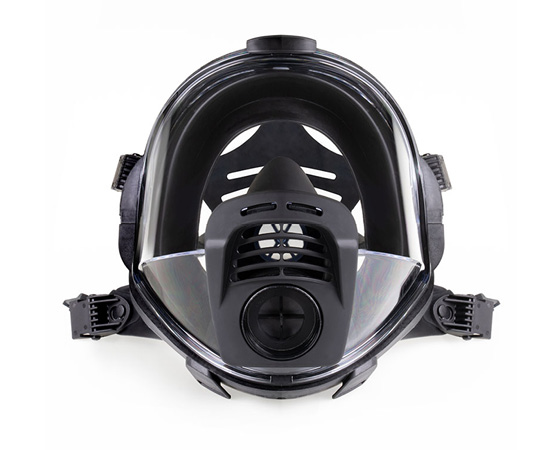

e-breathe Vollmaske Panarea Pro
Artikel Nr. 701007000
Atemluftschlauch RG PU - flexibel
Artikel Nr. 302711100
Atemluftschlauch RG PU - feste Länge
Artikel Nr. 302711103
Atemluftschlauch RG EPDM
Artikel Nr. 302711108
Schutzüberzug für Schlauch - Limited Use
Artikel Nr. 116001041
Schutzüberzug für Schlauch - Mehrweg
Artikel Nr. 500700062
FDS Auffanggurt
Artikel Nr. 140255902
Optionales Zubehör: Auffanggurt + Sicherheitsseil optimal für die Sicherung beim Einstieg in Güllegruben und Silos.
FDS Sicherheitsseil mit Karabinerhaken
Artikel Nr. 140255920 = 20 m
Artikel Nr. 140255921 = 40 m
Ersatz Erdanker zur Montage am Saugschlauch zur sicheren Befestigung des Atemschutzgebläses.
e-breathe FDS V.1.1 Saugschlauch
Art. Nr. 3020110xx
10 m = 10 30 m = 30
15 m = 15 40 m = 40
20 m = 20
e-breathe FDS Saugschlauch inklusive Kupplung und Bodenanker. Der robuste und hochflexible Kunststoffspiralschlauch ist in vier verschiedenen Längen (10, 20, 30 oder 40 m) erhältlich.
