e-breathe Druckluft-Filterstationen
Die e-breathe Druckluft-Filterstationen wurden für die Aufbereitung von technischer Druckluft entwickelt. Die in den jeweiligen Stationen enthaltenen Hochleistungsfilter scheiden Feststoffpartikel, Aerosole, Öl-Dämpfe und Gerüche der durchströmenden Druckluft ab und entfernen diese. Je nach Anwendungsgebiet wird ein 2- oder 3-Stufen-Filtersystem eingesetzt.

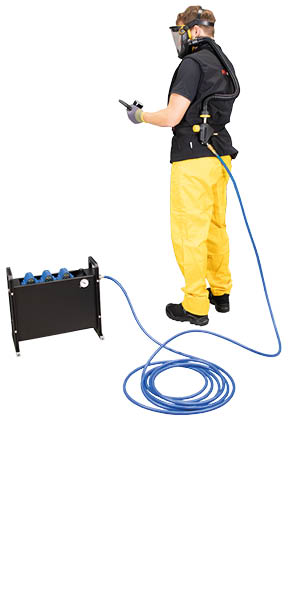

Die durchströmende Druckluft aus dem Hochdrucknetz/Kompressor wird in Atemluft für fremdbelüftete Atemschutzsysteme umgewandelt. Die atembare Luft wird dann mittels Druckluftregelventil über einen Schlauch zum Kopfteil / Anzug des Geräteträgers geführt.
Die Station kann nur eingesetzt werden, wenn von der Druckluft aus der Anlage keine Gefahren von gesundheitsschädlichen Konzentrationen von Kohlendioxid (CO₂) und Kohlenmonoxid (CO) ausgehen.

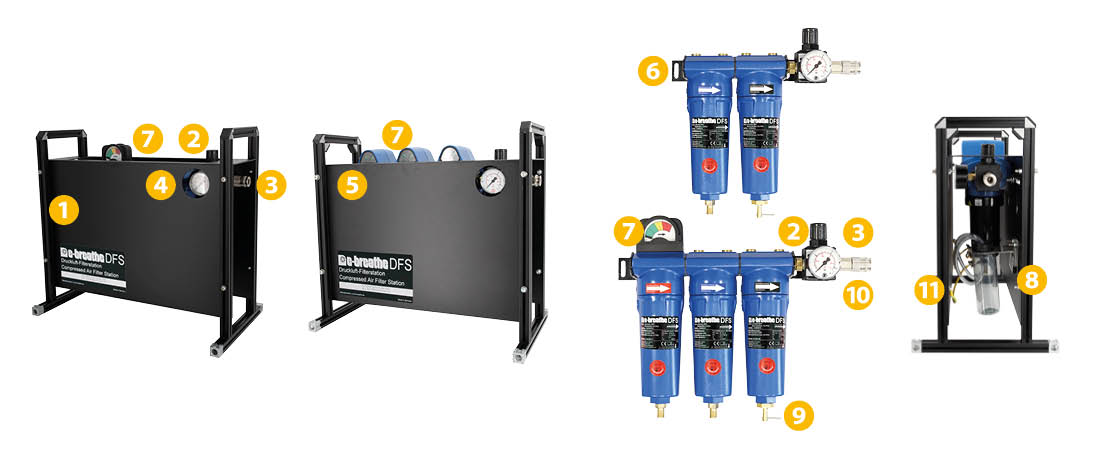

Das Gehäuse der neuen e-breathe Druckluftfilterstation wurde vollständig überarbeitet und so konstruiert, dass eine Vielzahl verschiedener industrieller Druckluftfilter integriert werden können. Die Station ist standardmäßig mit drei Filterelementen (M / S / CA) ausgestattet, kann jedoch – je nach Anforderung – auch nur mit zwei Filterelementen betrieben werden.
Ein einstellbarer Druckregler mit Manometer ermöglicht die präzise Steuerung des Ausgangsdrucks. Der integrierte Differenzdruckmesser zeigt mittels einer farbigen Anzeige den Verschmutzungsgrad der Filter an und signalisiert den optimalen Zeitpunkt für den wirtschaftlichsten Filterwechsel. Das Kondensat der Filterelemente M und S wird über Schläuche in einen an der Station montierbaren Auffangbehälter abgeleitet.
Der Lufteingang ist werkseitig mit einem Blindstopfen verschlossen und kann vom Anwender individuell mit einem passenden Anschluss für die jeweilige Druckluftversorgung des Kunden ausgestattet werden. Auf der Luftausgangsseite befindet sich ein Anschluss für einen Anwender, der optional – mit entsprechendem Zubehör – auf bis zu drei Anwender erweitert werden kann.
Die DFS ist in 5 Ausführungen erhältlich:
- 3 Filter Station in einer mobilen und stationären Variante
- 2 Filter Station in einer mobilen und stationären Variante
- ATEX Version mit 3 Filtern als mobile Station
Die Druckluftfilter werden mithilfe einer integrierten Halterung im Gehäuse montiert. Dadurch kann die Station sowohl als mobile Einheit als auch als stationäre Wandversion genutzt werden. Eine vorhandene Wandversion kann jederzeit durch Einbau in ein Gehäuse zu einer mobilen Variante umgerüstet werden.
e-breathe DFS 3 PRO & DFS 3 PRO WH
Bestehend aus drei Filterelementen (M / S / CA), Druckregler mit Manometer, standardmäßig verbautem Differenzdruckmesser, integrierter Wandhalterung und einem Ausgang für einen Anwender (Optional auf bis zu 3 Anwender erweiterbar) verfügt die Station über ein robustes Gehäuse, um die Filterelemente zu schützen und einen mobilen Einsatz zu gewährleisten. Die Station kann mit Gehäuse an die Wand montiert werden. Alternativ können die Filterelemente aus dem Gehäuse demontiert und an die Wand angebracht werden. So kann eine WH3 Station auch nachträglich durch die Montage in ein Gehäuse zu einer mobilen Filterstation umgerüstet werden.
- e-breathe DFS 3 PRO (V.K2): mit robustem Schutzgehäuse für den mobilen Einsatz und 3 Filterelementen M/S/CA
- e-breathe DFS 3 PRO WH (V.K1): zur festen Wandinstallation ohne Gehäuse und 3 Filterelementen M/S/CA
| Herstellungsland: | Deutschland |
| Zulassung Filterleistung:: | EN ISO 12500 / ISO 8753-1 |
| Eingangsdruck: | max. 16 Bar ü |
| Ausgangsdruck: | max. 10 Bar mit Druckluft-Regelventil nach EN14594 (*ind.Herstellerangabe beachten.) |
| Maximales Luftvolumen / Durchfluss: | 1000 l/min |
| Einlassgewinde: | Rp 3/8“ Innengewinde |
| Auslassgewinde / Anschluss: | Rp 3/8“ Innengewinde / Sicherheitskupplung 95KS |
| Betriebstemperatur: | 1,5 – 100 C° |
| Material: | Filtergehäuse Aluminium / Cover Stahl |
| Gewicht DFS 3 / WH3: | 10,8 kg / 3,5 kg |
| Abmessungen DFS 3 Pro Abmessungen DFS 3 Pro WH | 43,5 x 48 x 28 cm (hxbxt) 33 x 88 x 7,5 cm (hxbxt) |
e-breathe DFS 2 PRO & DFS 2 PRO WH
Bestehend aus zwei Filterelementen (S / CA), Druckregler mit Manometer, integrierter Wandhalterung und einem Ausgang für einen Anwender (Optional auf bis zu 3 Anwender erweiterbar) verfügt die Station über ein robustes Gehäuse, um die Filterelemente zu schützen und einen mobilen Einsatz zu gewährleisten. Die Station kann mit Gehäuse an die Wand montiert werden. Alternativ können die Filterelemente aus dem Gehäuse demontiert und an die Wand angebracht werden. So kann eine WH2 Station auch nachträglich durch die Montage in ein Gehäuse zu einer mobilen Filterstation umgerüstet werden. Zusätzlich lässt sich die e-breathe DFS 2 / 2WH, bei geänderten Einsatzbedingungen – auch nachträglich, in eine DFS 3 / 3WH mit einem weiteren Filter nachrüsten.and ensure a mobile operation.
- e-breathe DFS 2 PRO (V.K2): mit robustem Schutzgehäuse für den mobilen Einsatz und 2 Filterelementen M/S
- e-breathe DFS 2 PRO WH (V.K1): zur festen Wandinstallation ohne Gehäuse und 2 Filterelementen M/S
| Herstellungsland: | Deutschland |
| Zulassung Filterleistung:: | EN ISO 12500 / ISO 8753-1 |
| Eingangsdruck: | max. 16 Bar ü |
| Ausgangsdruck: | max. 10 Bar mit Druckluft-Regelventil nach EN14594 (*ind.Herstellerangabe beachten.) |
| Maximales Luftvolumen / Durchfluss: | 1000 l/min |
| Einlassgewinde: | Rp 3/8“ Innengewinde |
| Auslassgewinde / Anschluss: | Rp 3/8“ Innengewinde / Sicherheitskupplung 95KS |
| Betriebstemperatur: | 1,5 – 100 C° |
| Material: | Filtergehäuse Aluminium / Cover Stahl |
| Gewicht DFS 2 / WH2: | 10,8 kg / 3,5 kg |
| Abmessungen DFS 2 Pro Abmessungen DFS 2 Pro WH | 43,5 x 48 x 28 cm (hxbxt) 33 x 80 x 7,5 cm (hxbxt) |
ATEX Version – e-breathe DFS 3 PRO EX
Das neue Gehäusedesign der DFS 3 PRO EX D2-Serie wurde zusätzlich für den Einsatz in explosionsgefährdeter Umgebung optimiert. Die Filterstation und Filtergehäuse verfügen über Erdungsanschlüsse, um die Bildung von Funken durch statische Aufladung zu verhindern.
Die Filtergehäuse der DFS 3 PRO EX sind innen und außen tauchlackiert, was einen langfristigen Korrosionsschutz gewährleistet – insbesondere bei aggressiven Kondensaten.
Die geerdete Druckluftfilterstation DFS 3 PRO EX mit den Filtern der D2-Serie ist für den Einsatz in Zone 2 / Zone 22 (explosionsgefährdete Bereiche) geeignet.
Hinweis: Vor dem Einsatz im ATEX-Bereich sollten die Station und das verwendete Zubehör jedoch stets auf Eignung und Zulassung geprüft werden.
- e-breathe DFS 3 PRO EX (ATEX): mit robustem Schutzgehäuse für den mobilen Einsatz und 3 Filterelementen M/S/CA für den Einsatz in explosionsgefährdeter Umgebung
| Herstellungsland: | Deutschland |
| Zulassung Filterleistung:: | EN ISO 12500 / ISO 8753-1 |
| Eingangsdruck: | max. 16 Bar ü |
| Ausgangsdruck: | max. 10 Bar mit Druckluft-Regelventil nach EN14594 (*ind.Herstellerangabe beachten.) |
| Maximales Luftvolumen / Durchfluss: | 1000 l/min |
| Einlassgewinde: | Rp 3/8“ Innengewinde |
| Auslassgewinde / Anschluss: | Rp 3/8“ Innengewinde / Sicherheitskupplung 95KS |
| Betriebstemperatur: | 1,5 – 100 C° |
| Material: | Filtergehäuse Aluminium / Cover Stahl |
| Gewicht DFS 3 PRO EX: | 10,0 kg |
| Abmessungen DFS 3 Pro EX: | 43,5 x 48 x 28 cm (hxbxt) |
Produktdetails
- Umwandlung in atembare Luft
- Filterung von Feststoffpartikeln, Aerosolen, Wasser, Öldämpfen und Gerüchen
- Hochwertiges Filtergehäuse aus Aluminium
- Werkzeugloser, schneller und einfacher Filterwechsel
- Geringer Differenzdruck der Filterelemente reduziert Energiekosten
- Differenzdruckanzeiger signalisiert den optimalen Zeitpunkt für den Filterwechsel
- Maximale Luftleistung: 1.000 l/min / Maximaler Betriebsdruck: 16 bar (ü)
- Ausgelegt für bis zu 3 Anwender
- Stationäre Ausführung zur Wandmontage verfügbar
- Mobile Ausführung mit Gehäuse verfügbar
- Kompatibel mit allen Druckluftregelventilen nach EN 14593 und EN 14594
Weitere Informationen finden Sie in unserem Produktkatalog
e-breathe e-Line Druckluftregelventil
- Ergonomisches Design mit individuellen Anpassungsmöglichkeiten
- Für Rechts- und Linkshänder einsetzbar
- Optionaler Werkzeuganschluss
- Einstellbarer Volumenstrom: 170 bis 300 l/min
- Betriebsdruck: 4 bis 7 bar
- Akustische Warneinrichtung bei unzureichender Luftzufuhr
- Reduzierte Lautstärke durch integrierten Schalldämpfer
- Kompatibel mit einer großen Auswahl an Kopfteilen, Masken und Anzügen
- Hoher Tragekomfort ohne Atemwiderstand
Starter-Packs - Standard Version
e-breathe Druckluft-Filterstation 3 PRO (V.K2)
Mobile Version
Artikel Nr. 322008301
e-breathe Druckluft-Filterstation 3 PRO WH (V.K1)
Stationäre Version
Artikel Nr. 322008300
e-breathe Druckluft-Filterstation 2 PRO (V.K2)
Mobile Version
Artikel Nr. 322008201
e-breathe Druckluft-Filterstation 2 PRO WH (V.K1)
Stationäre Version
Artikel Nr. 322008200
e-breathe DFS Partikelfiltereinsatz S PRO (K)
Artikel Nr. 322093701
e-breathe DFS Partikelfiltereinsatz M PRO (K)
Artikel Nr. 322093711
e-breathe DFS Aktivkohlefiltereinsatz CA PRO (K)
Artikel Nr. 322093700
e-breathe DFS Differenzdruckanzeiger PRO (K)
Artikel Nr. 132005008
Starter-Packs - ATEX Version
e-breathe Druckluft-Filterstation 3 PRO EX (V.D2)
Mobile Version
Artikel Nr. 322008301
e-breathe DFS Partikelfiltereinsatz S PRO (D)
Artikel Nr. 302586110
e-breathe DFS Partikelfiltereinsatz M PRO (D)
Artikel Nr. 302586111
e-breathe DFS Aktivkohlefiltereinsatz CA PRO (D)
Artikel Nr. 302586016
Zubehör & Ersatzteile für alle Stationen
e-breathe DFS Manometer
Artikel Nr. 148001220
e-breathe DFS Druckregler mit Manometer
Artikel Nr. 148001210
e-breathe DFS PRO Filterstation Gehäuse V.2
Artikel Nr. 322008400
e-breathe DFS
Y-Stück 2
Artikel Nr. 322008004
e-breathe DFS
Y-Stück 3
Artikel Nr. 322008002
DFS Atemluft-Sicherheitskupplung
Artikel Nr. 15001005
DFS Atemluft-Sicherheitsstecker
Artikel Nr. 115001107
e-breathe DFS Blindstopfen
Artikel Nr. 114802304
