Digitales Prüfrohr für Atemschutzgebläse
e-breathe Mass Flow Meter
– Präzise Luftstrommessung in Echtzeit
Das e-breathe Mass Flow Meter ist ein hochpräzises, digitales Durchflussmessgerät zur Messung des Luftvolumenstroms (l/min), des Volumens (l) und des Drucks (mbar) – mit exzellenter Genauigkeit und extrem hoher Geschwindigkeit. Dank interner Linearisierung und Temperaturkompensation liefert es zuverlässige und präzise Messergebnisse.
Minimaler Druckabfall – Maximale Effizienz
Durch seinen besonders niedrigen Druckabfall reduziert das e-breathe Mass Flow Meter den Gegendruck im Strömungskreislauf und minimiert dessen Einfluss auf das System. Die Stromversorgung erfolgt einfach über einen USB-C-Anschluss – ideal für den mobilen Einsatz mit Laptop oder Powerbank.
Technische Highlights
- Höchste Präzision: ±1 % des Messwerts
- Extrem schnelle Reaktionszeit: Messungen in Millisekunden
- Großer Messbereich: Flexibel für verschiedene Anwendungen
- Geringer Druckverlust: Minimale Beeinflussung des Systems
- Umfassende Messwerte: Flowrate (l/min), Volumen (l), Druck (mbar), Temperatur, Feuchte
Anwendungsbereiche
- Forschung & Entwicklung
- Produktion & Qualitätskontrolle
- Wartung & Service
Funktionen & Anwendungen
e-breathe Mass Flow Meter
Funktionen & Anwendungen e-breathe Mass Flow Meter
Volumenstromtest
e-breathe Mass Flow Meter
Volumenstromtest e-breathe Mass Flow Meter
Mithilfe des Volumenstromtests kann die ordnungsgemäße Einsatzfähigkeit der Luftquelle geprüft werden. Durch die Echtzeitmessung der Luftleistung, des durchschnittlichen Volumenstroms sowie des Luftvolumens in Litern kann geprüft werden, ob die Mindestanforderungen laut Herstellerangaben zur Erreichung der erforderlichen Schutzklasse gegeben ist oder eine Nachkalibrierung erforderlich ist. Das Gerät ist mit DIN-Rundgewinde-Anschluss für den Luftzulass und den Luftablass ausgestattet und kann somit direkt an kompatible Luftquellen mit DIN-Rundgewindeanschluss angeschlossen werden. Für Luftquellen mit anderen Anschlüssen wie Bajonett- oder Klicksysteme sind passende Adapter separat erhältlich.
Funktionen des Volumenstromtests:
- Echtzeitmessung der Luftleistung mit Anzeige des aktuellen sowie durchschnittlichen Volumenstroms
- Berechnung des erzeugten Luftvolumens in Litern
- Überprüfung der Einsatzfähigkeit der Luftquelle gemäß HerstellervorgabenVolumenstromtest
Volumenstromtest am e-breathe e-Flow Filter-Box Gebläsefiltergerät
Volumenstromtest am 3M Versaflo Gebläsefiltergerät

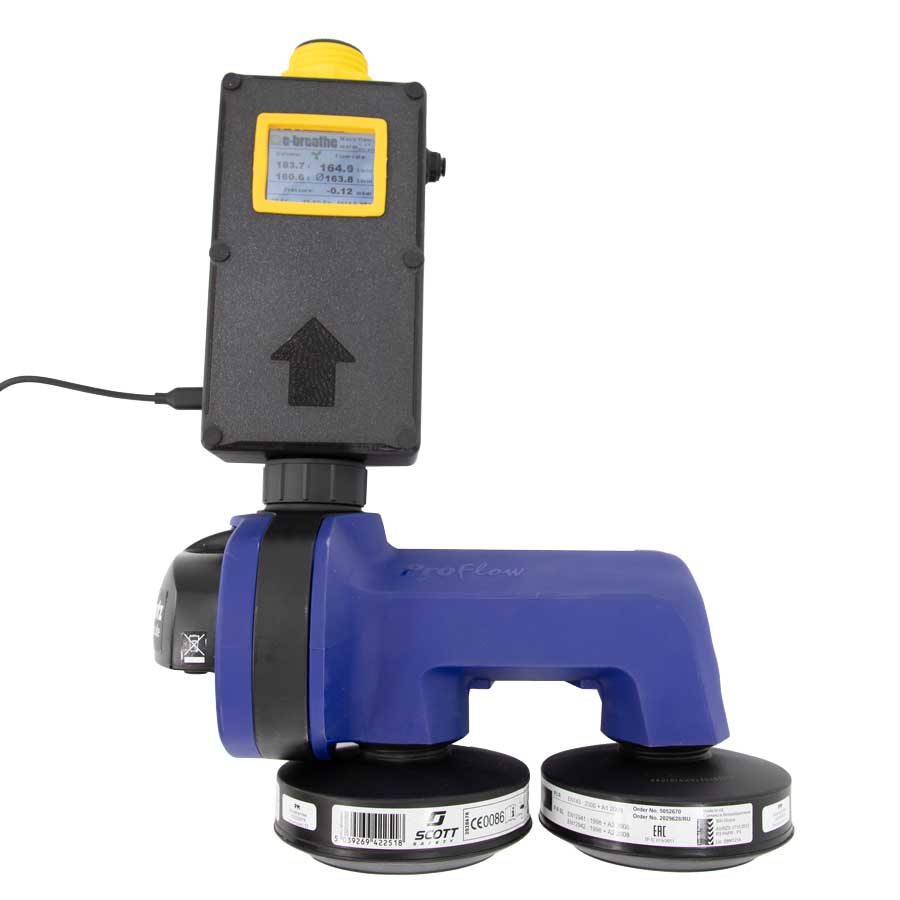

Volumenstromtest am PM Proflow Gebläsefiltergerät
Weitere Gebläsesysteme können auf Anfrage geprüft werden.
Dichtigkeitstest
e-breathe Mass Flow Meter
Dichtigkeitstest e-breathe Mass Flow Meter
Speziell für Gebläsefiltergeräte ermöglicht das e-breathe Mass Flow Meter eine zuverlässige Überprüfung der Dichtigkeit des Systems. Dafür wird das e-breathe Mass Flow Meter am Schlauchanschluss des Atemschutzgebläses angeschlossen und die Filteranschlüsse des Gebläses mit einem Blindstopfen und einem Prüfstopfen verschlossen. Zeigen die Messergebnisse auf dem digitalen Prüfrohr einen zu hohen Volumenstrom an, weist dies auf eine Undichtigkeit des Systems hin (z.B. durch Beschädigung des Gehäuses, beschädigte Dichtungen) und das Gerät sollte nicht mehr eingesetzt werden.
Funktionen des Dichtigkeitstests:
- Erkennung von Leckagen und Fremdluftansaugung durch Gehäuse- oder Dichtungsdefekte
- Einfache Durchführung durch Abdichtung des Lufteinlasses mittels Adapter
- Zu hoher Volumenstrom als Indikator für eine fehlerhafte oder nicht mehr einsatzfähige Luftquelle
Dichtigkeitstest an Kompatiblen Gebläsefiltergeräte
ohne Adapter
Dichtigkeitstest an Kompatiblen Gebläsefiltergeräte ohne Adapter
Gebläsedichtigkeitstest am e-breathe e-Flow Filter-Box Gebläsefiltergerät

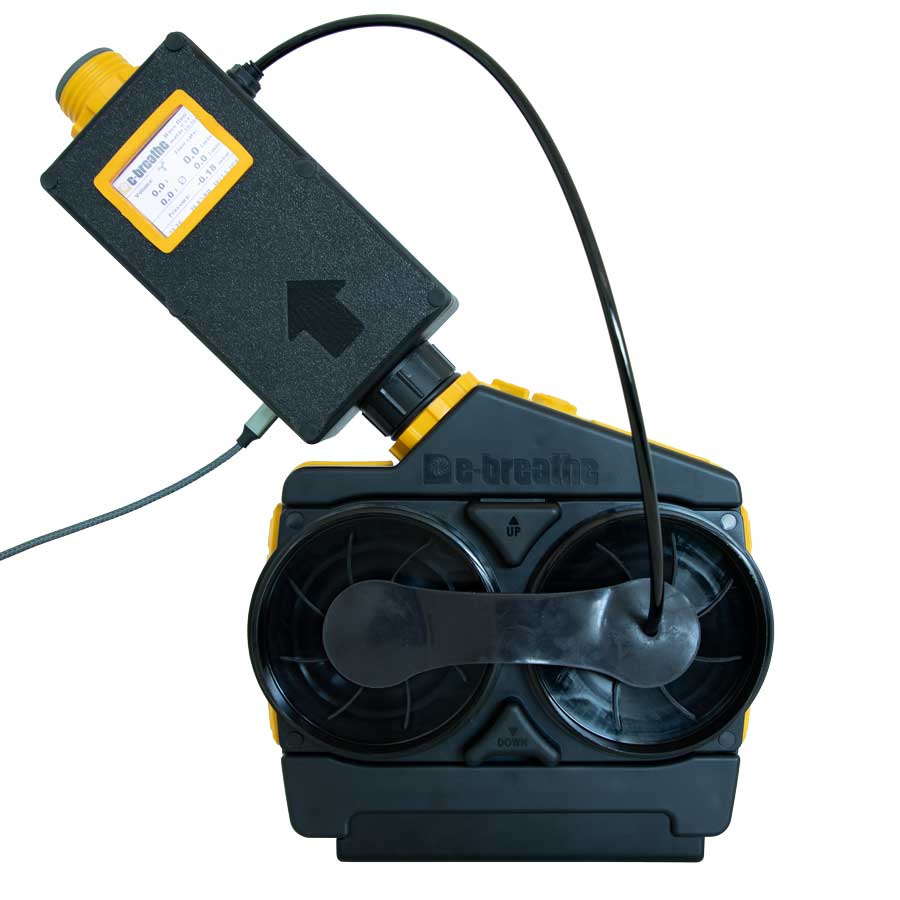

Gebläsedichtigkeitstest am e-breathe e-Flow PAD-Box Gebläsefiltergerät
Dichtigkeitstest an Kompatiblen Gebläsefiltergeräte
mit Adapter
Dichtigkeitstest an Kompatiblen Gebläsefiltergeräte mit Adapter
Gebläsedichtigkeitstest am 3M/Scott Proflow 2 SC (PF-600E)
Gebläsedichtigkeitstest am 3M TR-600 Gebläsefiltergerät

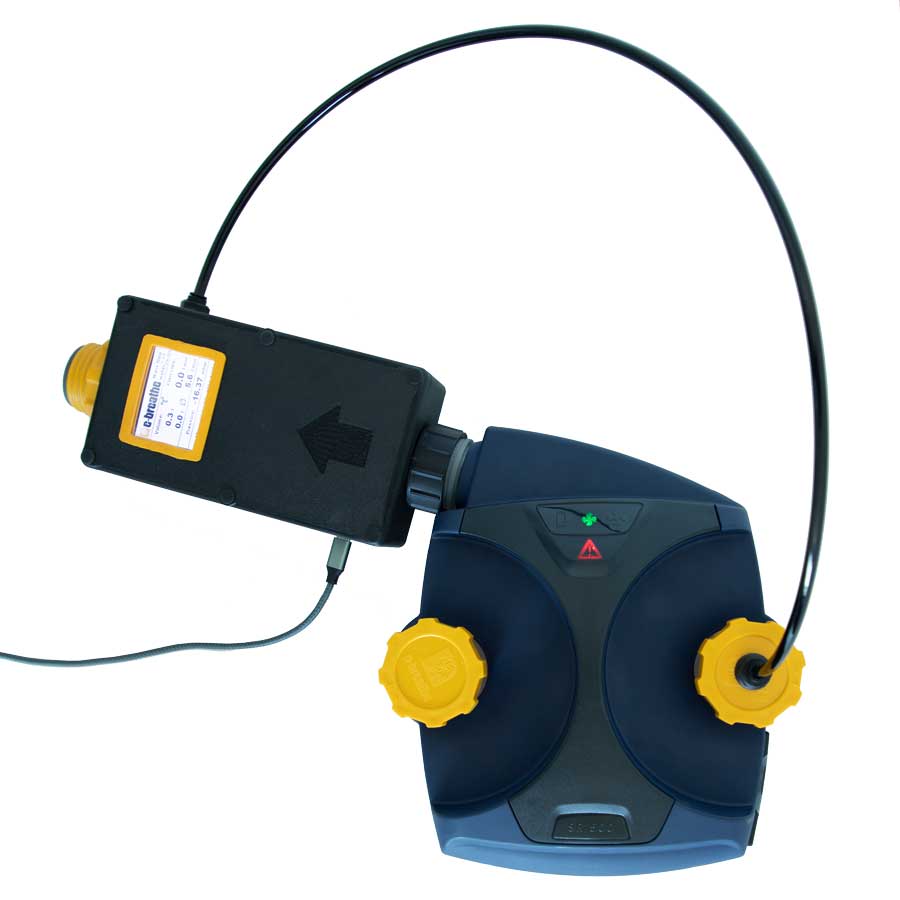

Gebläsedichtigkeitstest am Sundström SR500 Gebläsefiltergerät
Weitere Gebläsesysteme können auf Anfrage über optionale Adapter geprüft werden.
Technische Spezifikation
e-breathe Mass Flow Meter V.2.1
Technische Spezifikation e-breathe Mass Flow Meter V.2.1
| Abmessung | 225 mm x 95 mm x 60 mm | |
| Gewicht | 386 g | |
| Luftfeuchtigkeit Messbereich | 0 bis 100 % Genauigkeit Messwert +/- 3 % | |
| Umgebungsdruck Messbereich | 300 bis 1100 mbar (Genauigkeit Messwert +/- 1 °C) | |
| Temperaturmessbereich | -40 bis +85 °C (Genauigkeit Messwert +/- 1°C) | |
| Differenzdrucksensor Messbereich | -10 bis +10 mbar (Genauigkeit Messwert +/- 1% | |
| Volumenstrom Messbereich | 0-400 l/min (Genauigkeit Messwert +/- 1,5% | |
| Anschluss Druckmesspunkt | 6 mm (Außendurchmesser) Pneumatik Schlauch | |
| Anschluss Lufteinlass | RD40 Innengewinde nach EN148-1 | |
| Anschluss Luftauslass | RD40 Außengewinde nach EN148-1 | |
| Stromversorgung | 5V über USB C Anschluss |
Bestellinformation
e-breathe Mass Flow Meter V.2.1
Bestellinformation e-breathe Mass Flow Meter V.2.1
e-breathe Mass Flow Meter V.2.1
Artikel Nr. EBD1011
Zubehör
e-breathe Mass Flow Meter V.2.1
Zubehör e-breathe Mass Flow Meter V.2.1
Adapterkit Dichtigkeitstest e-breathe e-Flow PAD-Box
Adapterkit Dichtigkeitstest e-breathe e-Flow Filter-Box
Adapterkit Dichtigkeitstest Sundström Gebläsesysteme
Adapterkit Dichtigkeitstest 3M Gebläsefiltergeräte
