e-breathe Atemschutzprüfköpfe
Präzise Prüfköpfe für Normprüfungen, Forschung und Qualitätskontrolle von Atemanschlüssen und PSA
Atemschutzprüfköpfe sind spezialisierte Prüfkörper, die für die normgerechte Bewertung von Atemschutzsystemen entwickelt wurden. Sie dienen als standardisierte Schnittstelle, auf die Atemanschlüsse wie Masken, Hauben, Helme oder Schutzanzüge aufgesetzt werden. Auf diese Weise können die in den jeweiligen Produktnormen vorgeschriebenen Prüfungen präzise und reproduzierbar durchgeführt werden.
Über integrierte Anschlüsse lassen sich die Prüfköpfe mit Beatmungsgeräten, Lungen-Simulatoren oder Maskenprüfgeräten verbinden. Dadurch entstehen realitätsnahe Testbedingungen, die eine zuverlässige Beurteilung von Dichtigkeit, Atemwiderstand und weiteren sicherheitsrelevanten Parametern ermöglichen.
Es werden zwei Arten von Prüfköpfen unterschieden:
- Sheffield-Prüfkopf: Ein standardisierter Prüfkopf für Atemschutzgeräte, der in Europa weit verbreitet ist. Er stellt eine einheitliche Kopfgröße dar und wird als Referenz bei Prüfungen nach europäischen Normen eingesetzt.
- ISO-Prüfkopf nach ISO 16900-5: Ein standardisierter Testkopf, der speziell für die Prüfung von Atemschutzgeräten entwickelt wurde. Im Gegensatz zum Sheffield-Prüfkopf (der nur eine Standardgröße abbildet) umfasst die ISO-Norm ein Set aus fünf verschiedenen Kopfgrößen, die auf realen anthropometrischen Daten der Weltbevölkerung basieren. Hersteller müssen ihre Atemschutzprodukte in allen relevanten Größen prüfen, um Normkonformität zu gewährleisten.
Produktbeschreibung & Technische Ausstattung
e-breathe Atemschutzprüfköpfe
Produktbeschreibung & Technische Ausstattung e-breathe Atemschutzprüfköpfe

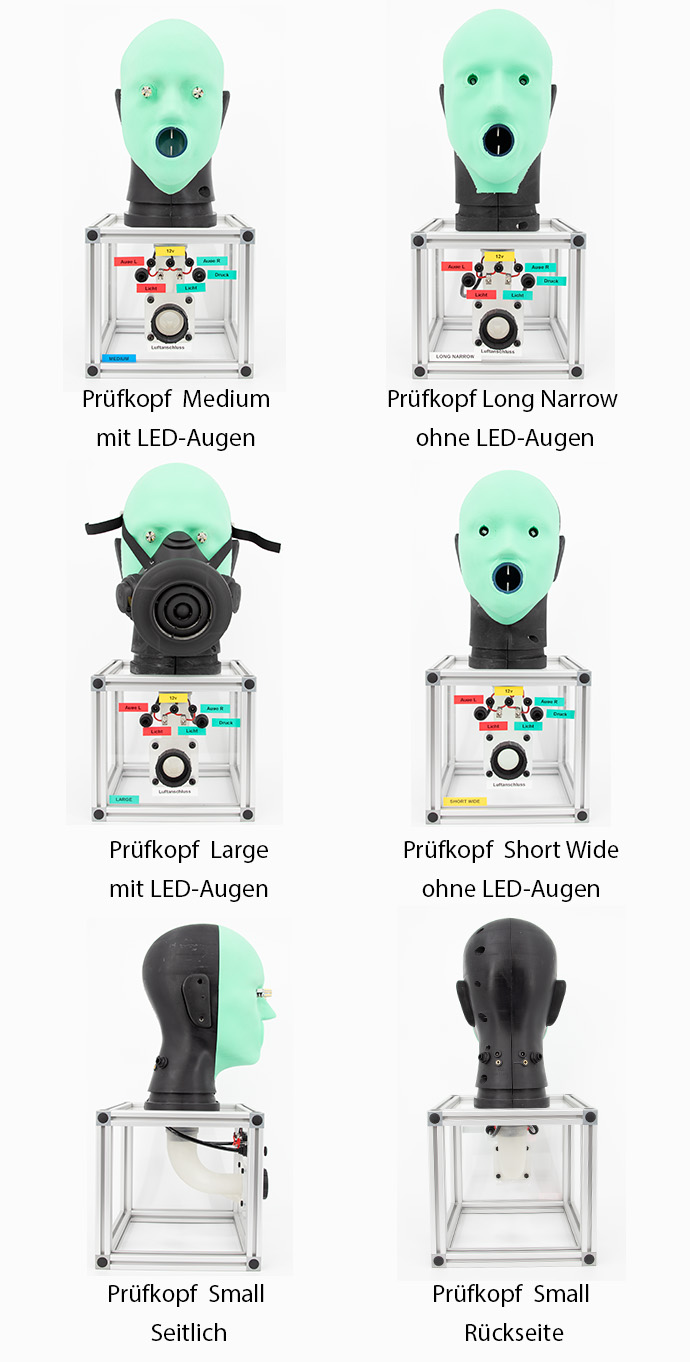

Die von e-breathe Safety entwickelten ISO-Prüfköpfe erfüllen die Anforderungen der ISO 16900-5 Atemschutzgeräte – Prüfverfahren und sind in fünf Kopfgrößen erhältlich: Small (S), Short-Wide (SW), Medium (M), Long-Narrow (LN) und Large (L).
Die ISO-Prüfköpfe bieten praxisnahe Funktionen für Forschung, Entwicklung und Qualitätskontrolle:
Anschlüsse & Sensorik
- Luftröhre mit EN 148-1 Rundgewindeanschluss für Prüfgeräte
- Zwei Messanschlüsse im Mund-/Luftröhrenbereich (z. B. für CO₂- und Druckmessung)
- Zwei zusätzliche Druckmesspunkte in den Augen
LED-Sichtfeldprüfung
Standardmäßig integrierte, wechselbare LED-Augen, die einzeln ansteuerbar sind – für den Sichtfeldtest nach ISO 16900-11.
Realitätsnahe Materialeigenschaften
- Vorderseite mit hautähnlicher Elastomerhaut (Shore-Härte 20, weitere Härten auf Anfrage)
- Rückseite aus widerstandsfähigem, dichtem Harz, zweigeteilt und verschraubt, leicht zu öffnen für Reparatur und Erweiterungen
Erweiterungs- & Anpassungsmöglichkeiten
- Anschlussmöglichkeiten für optionale Hörgeräte in den Ohren für Hörtest nach ISO 16900-14
- Weiche Dichtfläche am Hals mit optionaler Zusatzdichtung für Haubenprüfungen
- Austauschbares Podest für die Montage auf beweglichen oder unbeweglichen Prüftorsos
Leckage- und Dichtigkeitstests
Durch die vollständig dichte Bauweise eignen sich die Köpfe auch für Prüfungen in Leckagekammern.
Technische Highlights
e-breathe Atemschutzprüfköpfe
Technische Highlights e-breathe Atemschutzprüfköpfe
- 5 Größen: S, SW, M, LN, L
- EN-148-1 Rundgewindeanschluss
- Messpunkte für CO₂- und Druckmessung im Mund-/Luftröhrenbereich
- Druckmessung an beiden Augen
- Wechselbare LED-Augen separat ansteuerbar
- Elastomerhaut in verschiedenen Härtegraden verfügbar
- Auswechselbare Ohren mit Option auf integrierte Hörgeräte
- Abdichtoption am Hals für die Prüfung von Hauben
- Kompatibilität mit Prüftorsos nach ISO 16900-5
Anwendungsbereiche
e-breathe Atemschutzprüfköpfe
Anwendungsbereiche e-breathe Atemschutzprüfköpfe
- Prüflabore & Zertifizierungsinstitute
- Forschung & Entwicklung
- Produktion & Qualitätskontrolle
- Wartung & Service
Normen & Richtlinien
e-breathe Atemschutzprüfköpfe
Normen & Richtlinien e-breathe Atemschutzprüfköpfe
- ISO 16900-5 – Prüfköpfe
- ISO 16900-11 – Sichtfeldprüfung
- ISO 16900-14 – Geräuschemission / Hörtests
- Weitere Normprüfungen: ISO 16900-2, -8, -9 sowie EN 13274-1 und EN 136
Funktionen & Anwendungen im Detail
e-breathe Atemschutzprüfköpfe
Funktionen & Anwendungen im Detail e-breathe Atemschutzprüfköpfe
Sichtfeldtest (ISO 16900-11)
Dank der integrierten LED-Augen können Gesichtsfeldtests präzise gemäß ISO 16900-11 durchgeführt werden. Die LEDs lassen sich einzeln steuern, wodurch verschiedene Blickwinkel simuliert werden können. Während der Prüfung wird der sogenannte Visual Field Score (VFS) ermittelt, d. h. das effektive Sichtfeld, das eine Atemschutzmaske oder eine Haube bietet.
Hörtest / Geräuschemission (ISO 16900-14)
Die Prüfköpfe können optional mit austauschbaren Ohrmuscheln ausgestattet werden, in die Hörgeräte integriert sind. Dadurch lassen sich die Geräuschemissionen von Atemschutzsystemen direkt am Prüfkopf selbst präzise messen. Gleichzeitig lässt sich überprüfen, ob akustische Warnsignale zuverlässig wahrgenommen werden – ein entscheidender Aspekt für die Sicherheit im praktischen Einsatz.
Leckagetest (ISO 16900-1 / EN 13274-1)
Dank ihrer vollständig abgedichteten Bauweise eignen sich die Prüfköpfe auch für den Einsatz in Leckagekammern. Sie sind an einem Prüftorso befestigt, der mithilfe eines Beatmungsgeräts die menschliche Atmung realistisch simuliert. Während der Prüfung wird die Einwärtsleckage gemessen – also die Menge an Umgebungsluft, die in das Atemschutzsystem eindringen kann. Diese Messung ist ein entscheidender Faktor für die Bestimmung der Schutzklasse von Masken und Hauben.
Dichtigkeitstest (EN 136)
Die Prüfköpfe können direkt an Maskenprüfgeräte angeschlossen werden, wodurch Vollgesichtsmasken gemäß EN 136 auf Dichtheit geprüft werden können. Dieses Verfahren stellt sicher, dass das Atemschutzsystem einen zuverlässigen Dichtungsabschluss bildet und keine Außenluft durch Undichtigkeiten in die Maske eindringen kann.
CO₂-Test, Atemwiderstand & Volumenstrom
Die Prüfköpfe verfügen über präzise integrierte Messpunkte im Mund- und Luftröhrenbereich. Dadurch lassen sich eine Reihe sicherheitskritischer Funktionstests durchführen:
-
CO₂-Gehalt der eingeatmeten Luft (ISO 16900-9)
Bewertung der Luftqualität für den Anwender -
Atemwiderstandsmessung (ISO 16900-2):
Ermittlung, in welchem Maße das Atemschutzsystem die Atmung beeinflusst -
Volumenstrommessung (ISO 16900-8):
Kontrolle der Luftleistung und Effizienz des Atemschutzgeräts
