e-breathe e-Line – Druckluftregelventil

Luftquelle

Das e-Line Druckluftregelventil wird am Gürtel getragen und bildet zusammen mit einer e-breathe Haube, Maske oder einem Anzug ein druckluftunterstütztes Atemschutzsystem mit kontinuierlichem Luftstrom. Die aufbereitete Atemluft aus dem Kompressor wird über das Ventil und einen Atemluftschlauch dem Kopfteil zugeführt. Der entstehende Überdruck verhindert das Eindringen von Schadstoffen wie Partikeln, Staub, Aerosolen, Gasen und Dämpfen.

Hauptmerkmale:

Robustes Design: Langlebiges Gehäuse mit glatten Oberflächen für einfache Reinigung und schnellen Wartungszugang.
Ergonomisch & flexibel: Beidseitig am Gürtel tragbar; drehbarer Schlauchadapter verhindert Verdrehen und erhöht den Tragekomfort.
Einstellbarer Luftstrom: Individuell regulierbar von 170–300 l/min bei 4–7 bar, gesteuert über einen arretierbaren Drehknopf.
Maximale Sicherheit: Integrierte Warnpfeife (>90 dB) signalisiert Druck- oder Luftstromabfall unter sichere Werte.
Optionaler Werkzeuganschluss: Ermöglicht den Betrieb von Druckluftwerkzeugen oder Spritzpistolen an derselben Luftversorgung.

Überblick

Atemanschlüsse

Technische Spezifikationen

Starter-Packs

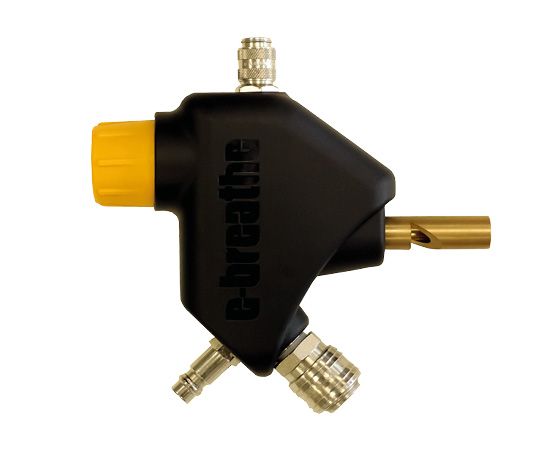

Produktübersicht e-Line

1) Schalldämpfer
Der direkt am Luftausgang des e-Line-Ventils verbaute Schalldämpfer reduziert den Geräuschpegel im Kopfteil auf ein Minimum.

2) Druckluftadapter
Der freidrehende EN-148-1-Rundgewindeschlauchanschluss verhindert ein Verdrehen des Atemluftschlauchs und ist mit allen e-breathe Atemluftschläuchen kompatibel.

3) Sicherheitskupplung
Zwei-Wege Sicherheitskupplung zur schnellen Montage und zur sicheren Verbindung des DRV-Druckluftadapters.

4) Luftstrom
Arretierbarer Regelknopf zur Einstellung des Luftstroms von 170 bis 300 l/min. Ein Sicherheitsmechanismus verhindert ein unbeabsichtigtes Verstellen des Volumenstroms.

5) Design / Material
Robustes Gehäuse aus PA6 schützt die internen Komponenten. Die glatte Oberfläche ermöglicht eine leichte Reinigung.

6) Druckluftanschluss
Leicht zugänglicher Sicherheitsstecker zur schnellen Montage und Demontage des Druckluftschlauchs. Verschiedene Atemluft-Sicherheitsstecker verfügbar.

7) Werkzeuganschluss
Optionaler Anschluss für Druckluftwerkzeuge oder Lackierpistolen, die ebenfalls mit Druckluft versorgt werden.

8) Wartung
Bedienungs- und wartungsfreundliches Druckluftregelventil. Alle außenliegenden Teile lassen sich ohne Öffnen des Gehäuses schnell und unkompliziert austauschen.

9) Warnpfeife
Die integrierte Warnpfeife erzeugt ein Signal von 90 dB und warnt den Anwender rechtzeitig, wenn der Mindestbetriebsdruck oder der Mindestvolumenstrom unterschritten wird.

10) Flexible Positionierung
Das e-Line-Regelventil kann rechts oder links am Gürtel getragen werden. Die Gurthalterung ist mit allen e-breathe-Gurtsystemen kompatibel.

10) Anpassbar für Rechts- und Linkshänder
Die Anschlussseite für Druckluft- und Werkzeuganschluss kann beliebig gewechselt werden. Damit ist das e-Line-System für Rechts- und Linkshänder gleichermaßen geeignet.

Kompatible Atemanschlüsse

Multimask

UPDATED

Kurz- und Langhauben

Multi-Hood

Laborhaube

Halbmaske

NEW

Weitere Informationen finden Sie in unserem Produktkatalog

Produktkatalog

Technische Spezifikation

Herstellungsland	Deutschland
Zulassung	CE zertifiziert nach EN 14594 (3A / 3B / 4A)
Luftleistung	einstellbar am Gerät in drei Stufen 170 – 300 l/min
Luftstromwarnung	< 170 l/min / < 3,5 Bar
Warnsignal	> 90 dBa / Akustischer Alarm durch Warnpfeife
Lautstärke	< 65 dBa
Temperaturbereich	-0°C bis +40°C <70% RH
Gewicht	ca. 490g (ohne Gurt)
Abmessungen	130mm x 160mm x 55mm

Kompatibe druckluftfilterstation

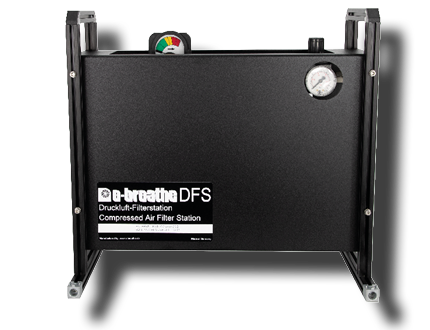

Das e-Line Druckluftregelventil benötigt für den Betrieb atembare Druckluft gemäß DIN EN 12021. Die e-breathe Druckluft-Filterstation für 1–3 Benutzer wurde zur Aufbereitung technischer Druckluft für den mobilen oder stationären Einsatz entwickelt. Die Station ist in einer Standardversion sowie in einer ATEX-Version erhältlich, die speziell für den Einsatz in explosionsgefährdeten Bereichen optimiert wurde.
