e-breathe MPG 200 Maskenprüfgerät
Das e-breathe MPG 200 Maskenprüfgerät ist ein leistungsstarkes und effizientes System zur Prüfung von Vollmasken auf Funktionsfähigkeit und Dichtigkeit. Mit moderner Sensortechnik und einer intelligenten Prüfsoftware liefert das Gerät präzise und zuverlässige Ergebnisse – für maximale Sicherheit im Atemschutz. Dank seines kompakten Designs lässt sich das MPG problemlos in jede Atemschutzwerkstatt integrieren.
Neues Konzept der MPG200-Serie
Das überarbeitete Design und die erweiterte Software der MPG-200-Serie eröffnen eine Vielzahl neuer Möglichkeiten. Die komplette Mess- und Sensortechnik wurde in einer separaten Einheit zusammengefasst, sodass unterschiedliche Prüfköpfe – je nach Hersteller oder Einsatzzweck – flexibel angeschlossen werden können.
Das MPG 200 ermöglicht den gleichzeitigen Anschluss von zwei Prüfköpfen. Während auf Prüfkopf 1 getestet wird, kann auf Prüfkopf 2 bereits die nächste Maske vorbereitet werden. Das erhöht die Durchlaufgeschwindigkeit deutlich und ermöglicht die Nutzung verschiedener Prüfkopftypen unterschiedlicher Anbieter.
Erweiterte Softwarefunktionen
Die Software des e-breathe MPG 200 wurde umfangreich optimiert:
- Erweiterte Auswahl voreingestellter Maskenmodelle
- Bedienung über Touch-Display oder Tastatur
- Erfassung von Ersatzteilen und Masken-Seriennummern per Barcode-/QR-Code-Scanner
- Neue integrierte Datenbank zum Speichern und Wiederaufrufen von Maskenkonfigurationen, Prüfberichten und verwendeten Ersatzteilen
- Automatischer Abruf bestehender Maskendaten über Seriennummer zur schnelleren und präziseren Wartung
Erweiterte Schnittstellen
Am MPG-200-Gehäuse wurden neue Anschlüsse integriert:
- USB-Port
- LAN-Port (für Umgebungen ohne WLAN)
- HDMI-Ausgang zum Anschluss eines externen Monitors
Der Anwender kann sowohl normgerechte und herstellerspezifische Testabläufe automatisch ausführen als auch individuelle Prüfprogramme selbst konfigurieren. Alle Parameter sind vollständig anpassbar. Die Ergebnisse werden übersichtlich auf dem integrierten Touch-Display oder einem externen Bildschirm dargestellt und automatisch im Prüfbericht gespeichert.
Ein zusätzlicher PC oder eine Druckluftversorgung sind nicht erforderlich.
Verfügbare Testverfahren
Normtest EN 136 / VFDB-Richtlinie 0804
Dichtigkeitsprüfung im Unterdruck: Unterdruck von 10 mbar; bestanden, wenn innerhalb 1 Minute nicht mehr als 1 mbar Druckverlust auftritt.
Benutzerdefinierter Test
Individuelle Unterdruckprüfung: Einstellbarer Unterdruckbereich, maximale Abweichung und Testdauer frei konfigurierbar.
Quick-Test
Unterdruckprüfung mit verkürzter Testdauer: Unterdruck von -42.5 mbar; bestanden, wenn innerhalb von 8 Sekunden nicht mehr als -25.0 mbar Abweichung auftritt.
Atemluftschlauch-Test
Überdruckprüfung: Überdruck von 20 mbar im Atemluftschlauch; Prüfung unter Wasser oder mit Seifenlauge zur Leckageerkennung.
Kompatible Prüfköpfe für das MPG200 Maskenprüfgerät
MPG 201 – ohne Maskenfixierung
Prüfkopf mit Elastomerhaut in verschiedenen Härtegraden. Die Maske wird ohne Kopfbandfixierung durch Ansaugung abgedichtet.
MPG 202 – mit Maskenfixierung
Prüfkopf mit Elastomerhaut, Gestell und Kopfbandfixierung.
ISO-Prüfköpfe nach ISO 16900-5
Für Forschung und Zertifizierungsstellen – verfügbar in fünf Größen und vollständig kompatibel zum MPG 200.
Produktmerkmale – Überblick
- Anzeige der Testergebnisse auf dem Touch-Display
- Bedienung per Touchscreen oder Tastatur
- Automatische Erstellung von Prüfberichten (Speicherung auf Gerät oder per WLAN auf PC)
- Unterdruck- und Überdruckprüfverfahren mittels integrierter Vakuumpumpen (keine Druckluft notwendig)
- Automatische und manuelle Druckentlastung
- Vorprogrammierte Normtests / VFDB-0804 und herstellerspezifische Testabläufe
- Quicktest-Option verfügbar
- Individuell konfigurierbare Testprogramme
- Selbsttest-Funktion des Geräts
- Kompaktes, robustes Design für den täglichen Einsatz
- Erfassung von Masken und Zubehör per Barcode-/QR-Code-Scanner oder RFID
- Neu: Integrierte Datenbank mit Maskenkonfigurationen, Ersatzteilen und Prüfberichten – automatische Zuordnung über Seriennummer
Anwendungsbereiche
- Wartung & Service
- Prüflabore & Zertifizierungsstellen
- Forschung & Entwicklung
- Produktions- und Qualitätssicherung
- PSA-Hersteller und Systemintegratoren
Normen
- EN 136 Vollmasken
- EN 140 Halbmasken

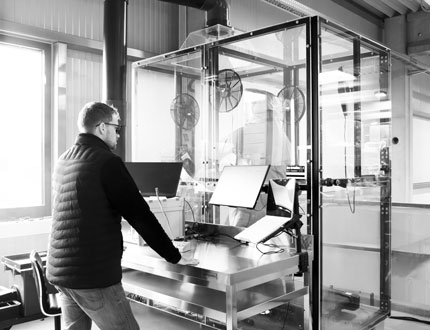

Laborprüfungen als Dienstleistung
Neben dem Vertrieb des Teststands bietet e-breathe sämtliche Prüfungen auch als Laborservice an. Unsere erfahrenen Prüftechniker führen Tests nach EN- und ISO-Normen oder nach kundenspezifischen Vorgaben durch – einschließlich Dokumentation, Prüfbericht und grafischer Auswertung.
Kontaktieren Sie uns, wenn Sie Ihre Produkte in unserem Labor prüfen oder die Leistungsfähigkeit Ihres Atemschutzes bewerten lassen möchten.
Funktionen & Anwendungen
Ablauf des Dichtigkeitstests – Schritt für Schritt
- 1. Der Lufteinlass der Maske wird über einen Adapter luftdicht verschlossen.
- 2. Die Maske wird auf dem Prüfkopf positioniert.
- 3. Das gewünschte Testprogramm wird gestartet.
- 4. Das MPG erzeugt den definierten Unterdruck und überwacht die Druckstabilität über den vorgegebenen Zeitraum.
- 5. Das Ergebnis wird deutlich angezeigt („bestanden“ / „nicht bestanden“).
Messwerte und Druckverlauf werden detailliert dargestellt und im Prüfbericht dokumentiert. Die Daten lassen sich per WLAN oder USB-Stick exportieren.
|
Technische Spezifikationen
|
|
|---|---|
|
Abmessung |
34,5cm x 26,5cm x 14cm |
|
Gewicht ohne Prüfkopf |
4,95 kg |
|
Anzahl der Pumpen |
2 |
|
Anzahl der Drucksensoren |
2 |
|
Display |
Integriertes 10,1 Zoll Display |
|
Unterdruck Messbereich |
-85 mbar (Genauigkeit des Messwerts +/- 1%) |
|
Überdruck Messbereich |
85 Mbar (Genauigkeit des Messwerts +/- 1%) |
|
Umgebungsdruck Messbereich |
0 bis 100% |
|
Temperatur Messbereich |
-40 bis +85 °C (Genauigkeit des Messwerts +/- 1%) |
|
Luftfeuchtigkeit Messbereich |
0 bis 100% (Genauigkeit des Messwerts +/- 3%) |
|
Differenzdruck Messbereich |
-100 bis +100 mbar (Genauigkeit des Messwerts +/- 1%) |
|
Anschluss Prüfkopf 1 |
6mm (Außendurchmesser) Pneumatikschlauch |
|
Anschluss Prüfkopf 2 |
6mm (Außendurchmesser) Pneumatikschlauch |
|
Startzeit |
Sofort Einsatzbereit |
|
Externe Kabelverbindungen |
1x HDMI, 1x LAN, 2x USB |
|
Stromversorgung |
230 V AC, Standard-Kaltgerätestecker |
Bestellinformation
Maskenprüfgerät - Steuereinheit
e-breathe MPG 100 Maskenprüfgerät
– Nicht mehr Verfügbar –
e-breathe MPG 200 Maskenprüfgerät - Steuereinheit ohne Prüfkopf
Artikel Nr. EBD1014
Maskenprüfgerät - Prüfköpfe
e-breathe MPG 201 Maskenprüfkopf
Artikel Nr. EBD1015
e-breathe MPG 202 Maskenprüfkopf
Artikel Nr. EBD1016
e-breathe ISO Prüfkopfe
Artikel Nr. auf Anfrage
Maskenprüfgerät - Zubehör
e-breathe Dichtset für Vollmasken mit Rundgewindeanschluss EN148-1
Artikel Nr. 322002223
e-breathe Dichtset
für 3M Vollmasken
Artikel Nr. auf Anfrage
e-breathe Dichtset für
JSP Vollmasken
Artikel Nr. auf Anfrage
e-breathe Dichtset
für Moldex Vollmasken
Artikel Nr. auf Anfrage
Schutzüberzug für Prüfköpfe
Artikel Nr. 322092108
